Supports panneaux solaires orientables
Support orientable pour panneau solaire souple
Optimisez le rendement de votre panneau solaire grâce à un système d’orientation manuel simple, léger et robuste, inspiré des solutions utilisées en course au large.
Les atouts du produit
- Orientation manuelle rapide pour maximiser la production solaire
- Structure légère et résistante adaptée au milieu marin
- Mâts carbone revalorisés et protégés contre les UV et le sel
- Croisillon en fibres de lin fabriqué dans notre atelier
- Kit clé en main avec taquets volants fournis
- Fabrication française
Conception
Le panneau solaire souple est fixé sur un croisillon en fibres de lin réalisé par infusion sous vide. L’ensemble est monté sur un mât carbone revalorisé permettant une orientation simple et efficace grâce à un diabolo et quatre garcettes réglables munies de taquets volants.
Durabilité
Tous nos mâts carbone revalorisés bénéficient d’une protection renforcée grâce à une sous-couche époxy bi-composant et un vernis polyuréthane anti-UV. Cette finition garantit une excellente tenue dans le temps en environnement marin. Disponible en finition transparente « Carbon Look » ou teintée.
Compatibilité
- Compatible avec les panneaux solaires souples de 60 à 135 W
- Adapté aux panneaux de notre partenaire Seatronic
- Possibilité de réalisation sur mesure pour d’autres dimensions de panneaux
Trois systèmes de fixation sont aujourd’hui proposés :

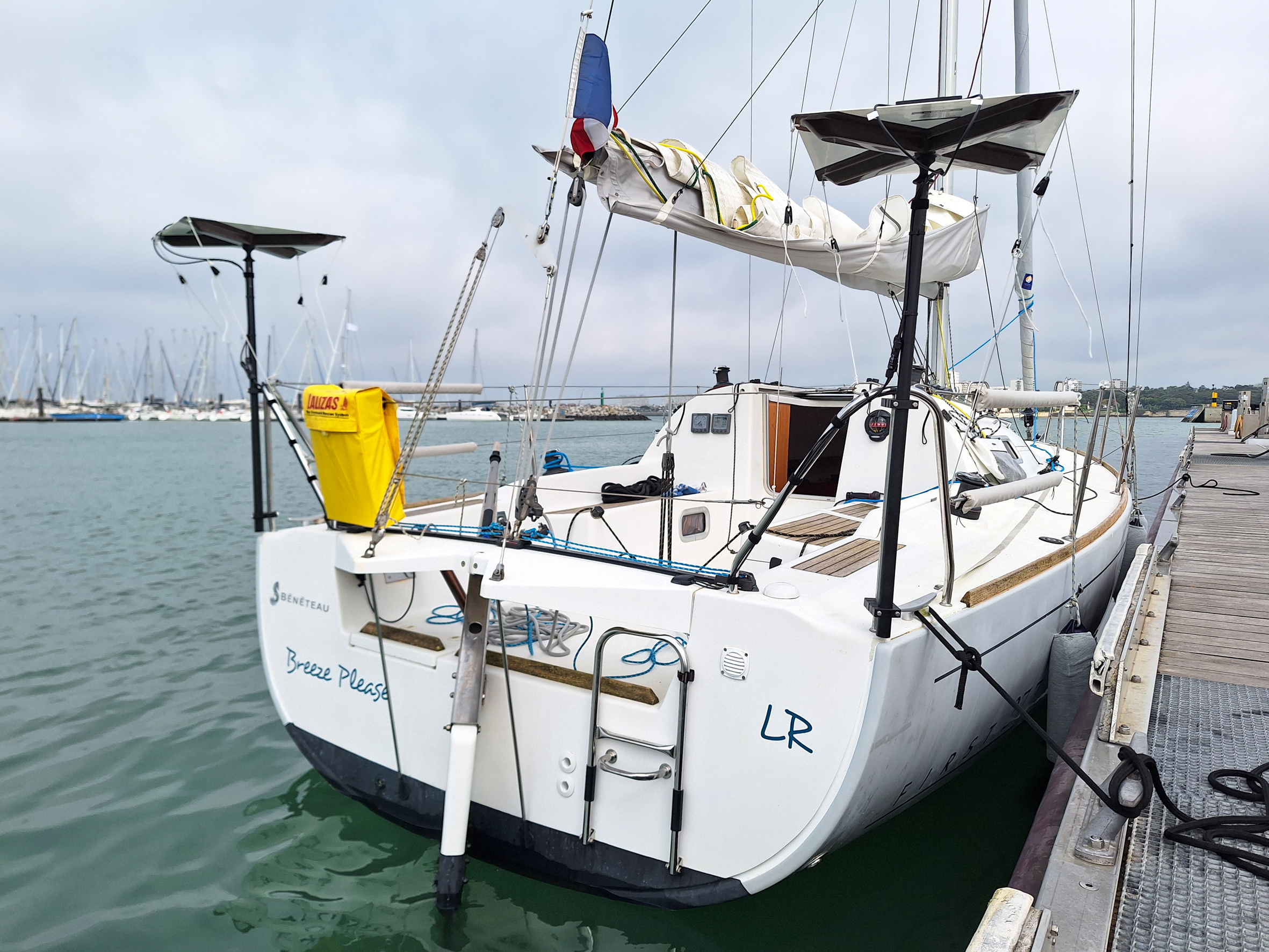

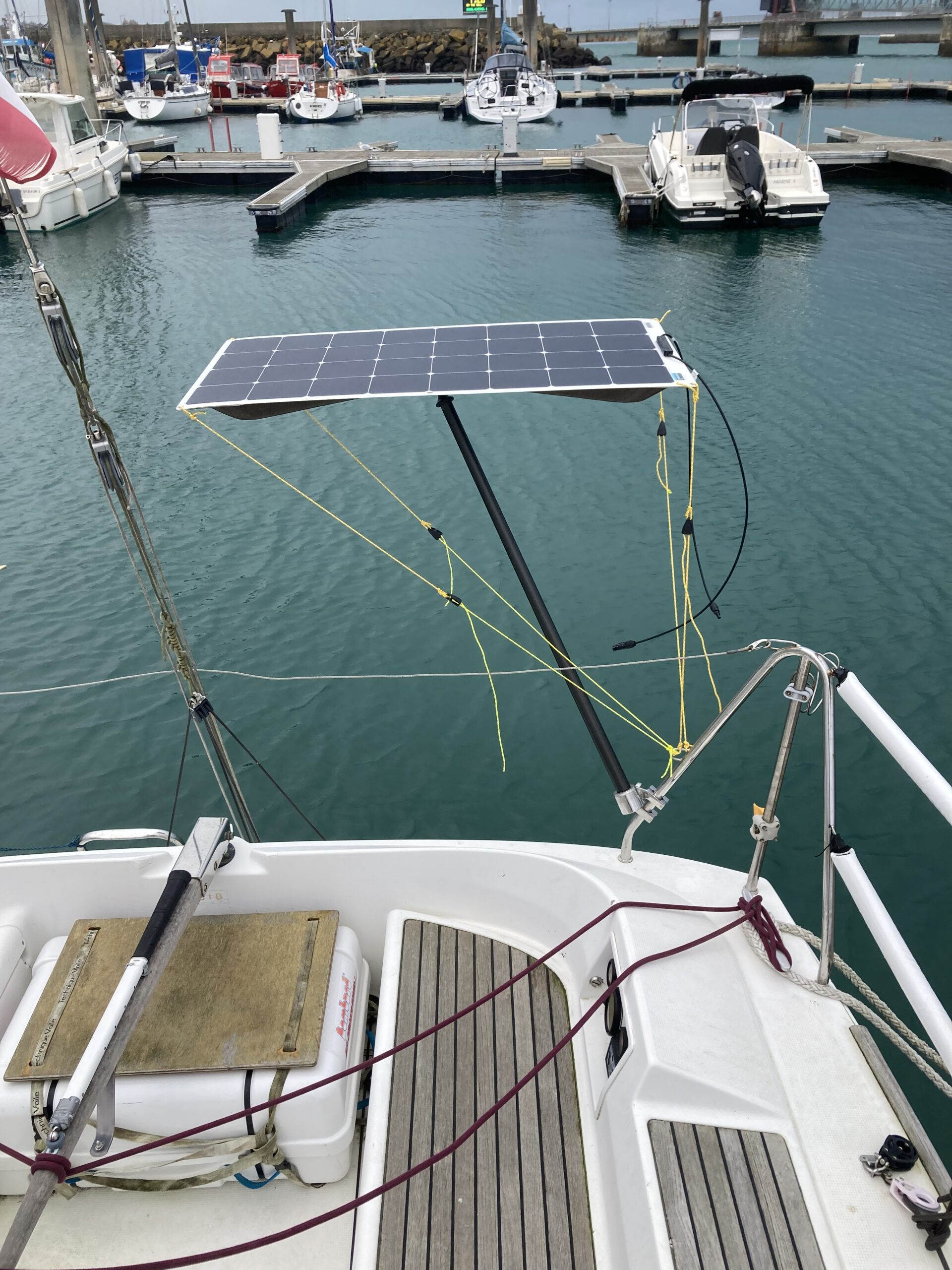

–Orientable sur balcon : notre best-seller ! Aucun perçage requis. Le mât est scellé à l’epoxy dans un support cranté en inox 316L permettant de déporter le panneau en jouant sur l’inclinaison de la potence directement fixée à votre balcon arrière. Au-delà du fait de désencombrer le balcon, ce déport permet en outre d’éviter tout risque de submersion du panneau en cas de départ au tas ou par très gros temps. Longueur de potence préconisée : entre 80 et 120cm.
–Platine imprimée 3D fixation plat pont : Réalisées en interne grâce à notre imprimante 3D, ces platines fourreau boulonnées à plat pont permettent elles aussi de déporter votre panneau hors du cockpit, le mât étant incliné par défaut de 24° vers l’arrière. Longueur de potence préconisée : entre 80 et 120cm.
–Platine imprimée 3D fixation tableau arrière : Dans le même esprit, ces platines sont ici prévues pour une fixation verticale sur la jupe/le tableau arrière. Longueur de potence préconisée : entre 80 et 120cm.
–Colliers sur balcon : imprimés en PETG-CF, ce jeu de 4 colliers permet une installation légère dans l’axe de votre balcon. Visserie inox 316L comprises. Longueur de potence préconisée : entre 80 et 200cm.
–Colliers boulonnés dans la jupe ou le banc de cockpit : Si le balcon ne se prête pas à l’une des installations précédentes (par exemple si celui-ci est déjà encombré d’équipement type perche IOR, radeau, moteur d’annexe, antenne Starlink etc), il est également possible de boulonner deux colliers de serrages directement à travers une paroi. Longueur de potence préconisée : entre 80 et 200cm.
Caractéristiques techniques
Support 60W
-Poids du panneau : 1,1kg
-Dimensions : 535X560X3mm
-Poids du croisillon : 380g
Support 120W
-Poids du panneau : 2kg
-Dimensions : 1070X540X3mm
-Poids du croisillon : 660g
Support 135W
-Poids du panneau : 2,2kg
-Dimensions : 1200X540X3mm
-Poids du croisillon : 700g
Nous proposons, en partenariat avec l’entreprise malouine Seatronic, un kit solaire souple clé en main comprenant un support panneau solaire orientable Mayero, un panneau solaire de la puissance de votre choix (généralement 60W, 120W ou 135W), un régulateur MPPT adapté, le câblage et les accessoires de montage. Vous pouvez également nous solliciter pour la fabrication d’un support sur mesure adapté aux dimensions d’un panneau existant.
Tarifs
Support 60W
-Support seul : 399€ TTC
-Avec panneau (remisé 10%) : 615€ TTC
-Kit clé en main avec nécessaire de câblage pour un panneau (remisé 10%) : 829€ TTC
Support 120W
-Support seul : 549€ TTC
-Avec panneau (remisé 10%) : 908,1€ TTC
-Kit clé en main avec nécessaire de câblage pour un panneau (remisé 10%) : 1134€ TTC
Support 135W
-Support seul : 569€ TTC
-Avec panneau (remisé 10%) : 974€ TTC
-Kit clé en main avec nécessaire de câblage pour un panneau (remisé 10%) : 1200,8€ TTC
Informations techniques complémentaires :
Les kits pour l’installation d’un seul panneau comprennent :
– un régulateur solaire MPPT 20A
– Une paire de prises MC4.
– 9m de câble (2X2,5mm² pour panneau 60W/2X4mm² pour panneau 120W) permettant de raccorder le panneau au régulateur solaire MPPT et 2 câbles de 1,5m en 6mm² permettant de raccorder le régulateur à la (ou aux) batterie(s) de service.
– Un passe câble.
– Un disjoncteur assurant la protection de l’installation.
– La connectique nécessaire aux raccordements.
– Une notice.
Les kits pour l’installation de deux panneaux comprennent :
– 5m de câble 2×2.5mm² avec prise MC4 pour 1er panneau
– 3m de câble 2×2.5mm² avec prise MC4 pour 2e panneau
– 2 Passes câbles scanstrut
– 2 Bouchons d’hivernage
– 1 Boitier étanche de raccordement EBRE3J
– 6m de câble 2×2.5mm² pour relier le boitier au régulateur
– un Régulateur solaire MPPT 20A
– un Disjoncteur étanche 30A
– 2x 2m de câble en H07VK 6mm² pour raccordement entre le régulateur et les batteries
– les cosses
